Принцип работы и конструктивные характеристики шарового крана

Диск клапана представляет собой шар с отверстием и приводится в действие штоком для открытия и закрытия канала. Шаровой клапан может быть плотно закрыт на 90 градусов поворота и малым крутящий момент. В соответствии с различными потребностями рабочих условий, различные приводы могут быть собраны в шаровые краны с различными методами управления, такими как электрический шаровой кран, пневматический шаровой кран, гидравлический шаровой кран и т.д.

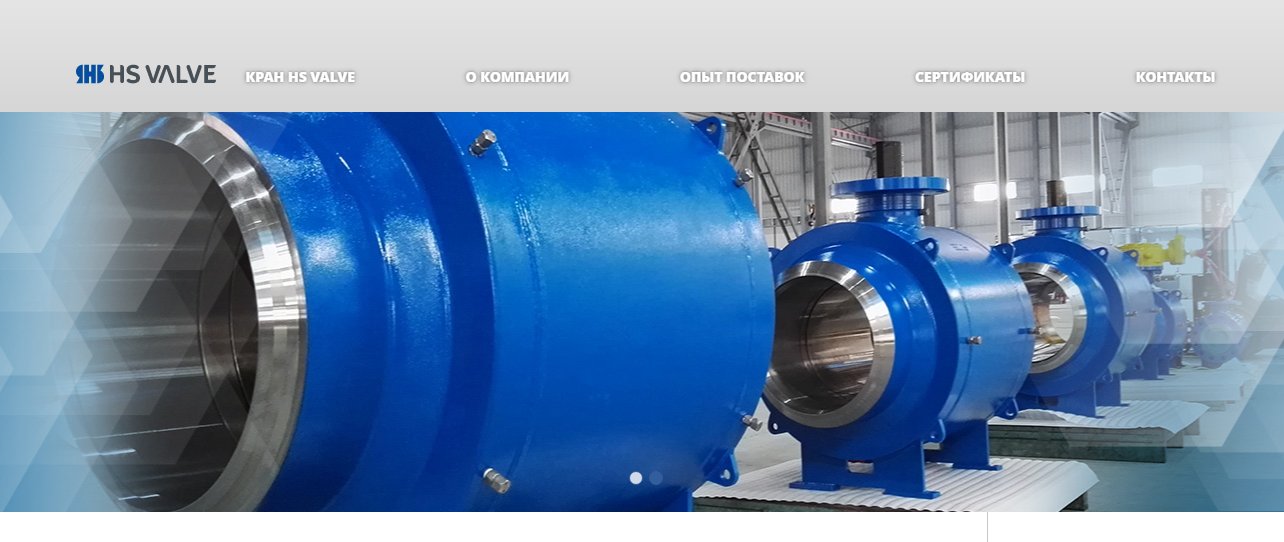

Краны HS производит и реализует компания HS VALVE.

Принцип работы шарового крана

Когда шаровой кран вращается на 90 градусов, сферическая поверхность будет полностью присутствовать на входе и выходе, чтобы закрыть клапан и заблокировать поток среды. Когда шар снова повернется на 90 градусов, на входе и выходе будет полное отверстие шара, чтобы позволить потоку, и почти не будет сопротивления.

Это структурные характеристики на шаровой клапан:

1. Шаровой кран не ограничивается направлением установки и направлению потока среды может быть произвольным. Полнопроходной шаровой кран имеет небольшое гидравлическое сопротивление.
2. Шаровой кран имеет простую конструкцию, относительно небольшой размер, легкий вес и простоту обслуживания.
3. Компактный и надежный. Он имеет две уплотнительные поверхности и текущую уплотнительную поверхность, которая получила широкое распространение для всех видов пластиковых шаровых кранов с хорошими уплотнительными характеристиками, которые могут обеспечивать полное уплотнение. Он также широко используется в вакуумной системе.
4. Легкий шаровой кран подходит для регулярной работы с быстрым открытием и закрытием. Легко работать. Ему просто нужно вращение, чтобы перейти из полностью открытого в полностью закрытое положение, что упрощает дистанционное управление.
5. Простота обслуживания. Шаровой кран простой конструкции имеет гибкое уплотнительное кольцо. Как правило, удаление и замена более удобны.
6. Хорошая герметичность. В полностью открытом или полностью закрытом состоянии уплотнительные поверхности шара и седла клапана изолированы от среды. Они не вызывают эрозии уплотнительной поверхности при прохождении среды.
7. Он имеет широкий диапазон применения от нескольких миллиметров до нескольких метров в диаметре, от высокого вакуума до высокого давления.
8. Малое сопротивление жидкости.
9. Отсутствие вибрации, низкий уровень шума.
10. Из-за трения в процессе открытия и закрытия шаровой кран может использоваться для транспортировки жидкости, содержащей взвешенные твердые частицы.
